Flad induktiv sensor

Den firkantede NPN PNP flade induktive sensor er en ikke-kontaktsensor, der bruger induktansprincippet til at detektere nærheden af ​​objekter. Den består af en høj-oscillator og et forstærkningsbehandlingskredsløb. Når en metalgenstand nærmer sig sensorens følehoved, genereres der hvirvelstrømme inde i objektet. Denne hvirvelstrøm reagerer på nærhedsafbryderen, dæmper nærhedskontaktens svingningsevne og ændrer parametrene for det interne kredsløb. Dette kan identificere, om der er en metalgenstand, der nærmer sig, og derefter styre til- eller frakoblingen af ​​kontakten.





• Miniaturiseret design: Har typisk en kompakt firkantet eller rektangulær struktur (såsom M8, M12 eller endnu mindre størrelser), hvilket gør den ideel til installation i moderne automationsudstyr med begrænset plads-.
• Ikke-kontaktdetektion: Registrerer metalmål uden fysisk kontakt, hvilket resulterer i ingen slid og lang levetid.
• Hurtig reaktionshastighed: Høj omskiftningsfrekvens opfylder tælle- og positioneringskravene for høj-produktionslinjer.
• Stærk anti-interferensevne: Har ingen interne mekaniske kontakter og fremragende tætning (typisk IP67-beskyttelsesklassificering), hvilket gør det muligt at modstå barske industrielle miljøer såsom olie, støv og fugt.
• Fleksibel installation: Den firkantede struktur giver normalt flere monteringsoverflader, hvilket gør den let at integrere i armaturer, styreskinner eller inde i maskineri.





Som en positionsfeedback-komponent er induktive sensorer blevet brugt i vid udstrækning i næsten alle automationskontrolindustrier og -områder, og spiller en nøglerolle i detektering og pålidelig drift af automatiske kontrolsystemer.

1. Anvendelse i bilindustrien Flad induktiv sensor er en almindelig måde at lokalisere metalgenstande på tæt hold. Det er meget udbredt i bilindustrien. Bilfremstillingsprocessen omfatter hovedsageligt fire hoveddele: stempling, svejsning og maling og slutmontage. Induktive sensorer er meget udbredt i alle dele. Især i svejse-, maler- og montageværksteder er mange induktive sensorer fordelt i akkumulerings- og udledningskædens transportbånd, som spiller en rolle i slipdetektion eller sporadskillelsesdetektion.



2. Anvendelse i værktøjsmaskinindustrien

Værktøjsmaskiner er bæreren af ​​avanceret fremstillingsteknologi og de grundlæggende produktionsmidler for den vigtigste udstyrsindustri. De er det grundlæggende udstyr i udstyrsindustrien og tjener hovedsageligt industrier som militærindustri, landbrugsmaskiner, ingeniørmaskiner, elektrisk kraftudstyr, jernbanelokomotiver og skibe. I værktøjsmaskinindustrien er elektriske sensorer meget brugt. Det bruges ofte til måling af forskydning, størrelse og trykmoment. Den har også mange anvendelser inden for tælling, strain, flow, vægtfylde, metalpositionering og ikke-destruktiv testning.



3. Anvendelse i robotindustrien

Som et middel til positionering og detektion er en række sensorer blevet populært i alle aspekter af produktionslinjen, især maskinsynssensorer, der bruges på automatiserede robotter og flad induktiv sensor, der er meget udbredt til positionering. Induktive sensorer overvåger driftsstatus for hele linjen i realtid.



Spørgsmål: Hvad er nogle almindelige forholdsregler og misforståelser ved installation og brug af flad induktiv miniaturesensor?



A: Korrekt installation og brug er afgørende for at sikre pålidelighed:

• Forholdsregler ved installation:

Undgå metalinterferens: Der bør efterlades en vis plads (normalt 1 gange detekteringsafstanden) omkring sensorens føleoverflade for at forhindre nærhed til metalmonteringsbeslag, bundplader eller maskinens krop, ellers vil det føre til sensorfejl eller reduceret detekteringsafstand. Det er god praksis at bruge ikke-metalliske materialer (såsom plastik) til montering af beslag.

Juster målobjektet: Sørg for, at metalmålobjektet kommer ind i detektionsområdet vinkelret på detekteringsoverfladen, og at målobjektets størrelse ikke er mindre end størrelsen på sensorens føleoverflade for at opnå optimale resultater.

Tilspændingsmoment: Brug passende møtrikker eller skruer til fastgørelse, undgå overspænding, som kan forårsage deformation og beskadigelse af huset.



• Ledningsføring og elektriske forholdsregler:

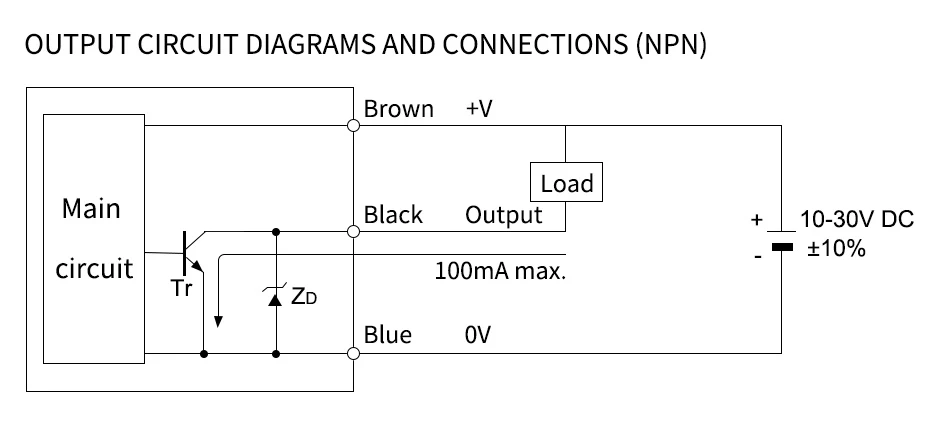

Skeln korrekt mellem NPN/PNP: Dette er den mest almindelige ledningsfejl. Se altid brugsanvisningen for tilslutning af de positive og negative terminaler på strømforsyningen og signalledningen.

Belastningsbeskyttelse: Hvis der drives en induktiv belastning (såsom relæer, magnetventilspoler), skal en friløbsdiode forbindes parallelt over belastningen for at forhindre induktive spændingsspidser i at beskadige den flade induktive sensors interne kredsløb.

Stabilitet i strømforsyningen: Brug en stabil, ren jævnstrømsforsyning, og undgå at dele den samme strømledning med udstyr med høj-effekt såsom motorer og invertere. Installer et filter om nødvendigt.



Q:Hvad skal jeg vælge: en flad (firkantet) induktiv sensor eller en cylindrisk induktiv sensor?

A: Dette afhænger af dit installationsrum og orienteringen af ​​føleoverfladen.

Cylindrisk: Fordelen er dens alsidighed; det låses blot på et beslag, og følehovedet er rundt. Men hvis pladsen er meget snæver, eller hvis du skal montere den parallelt med en metaloverflade, er en cylindrisk sensor svær at fastgøre og udsat for vridning.



Flad (firkantet): Vores er så tynd som 6 mm, så den kan monteres direkte på maskinvæggen. Dens føleoverflade er flad, så den kan installeres mellem to ruller eller i smalle mellemrum på siden af ​​en styreskinne. En cylindrisk sensor passer ikke.

Kort sagt: Hvis dit installationssted er et rundt hul, eller du har rigelig plads, så brug en cylindrisk sensor, da det er billigere. Hvis rummet er et smalt mellemrum, eller du skal montere det på en bevægelig del, skal du bruge en firkantet sensor.



Spørgsmål: Kan du tilpasse kabellængder og stik? Hvad er den mindste ordremængde?

A: Ja.

Kabellængde: Vores standard er 2 meter PVC-kabel. 5-meter eller 10 meter kabler er også tilgængelige mod et ekstra gebyr, normalt et par dollars pr. meter.

Stik: Standard er uisolerede ledningsender. Vi kan lave M8 eller M12 flykonnektorer eller blot krympe en terminal. Giv os tegninger eller fotos, så laver vi det derefter.



Minimum ordremængde:

Standard 2 meter kabel, blottede ledningsender: Vi kan sælge selv et stykke; ingen minimum ordremængde.

Tilpassede kabellængder eller stikudskiftninger: Minimumsbestilling på 50 stk. Det skyldes, at vi skal skifte materialer og justere maskiner, så det er ikke omkostningseffektivt at bestille mindre.- Skal du kun bruge 10 stk, kan vi diskutere det, men enhedsprisen bliver højere.

Leveringstid: Standardprodukter sendes inden for 3-5 dage. Skræddersyede produkter sendes inden for 7-15 dage, afhængigt af mængden.
