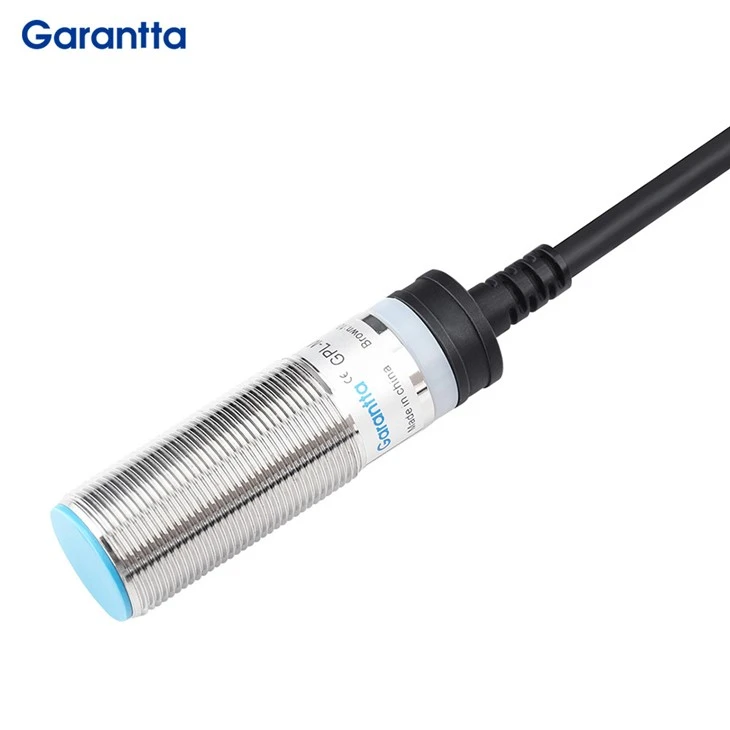

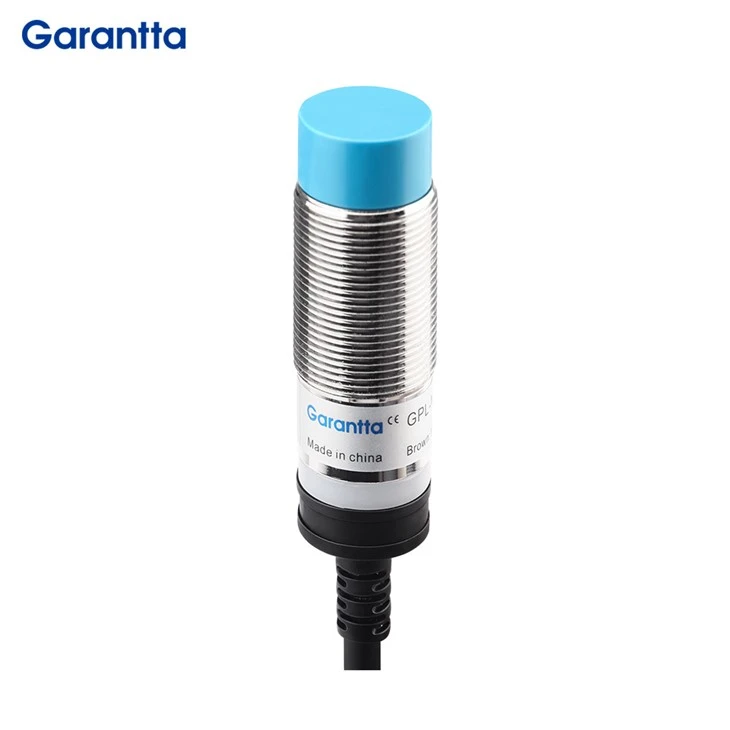

18 mm induktiv sensor

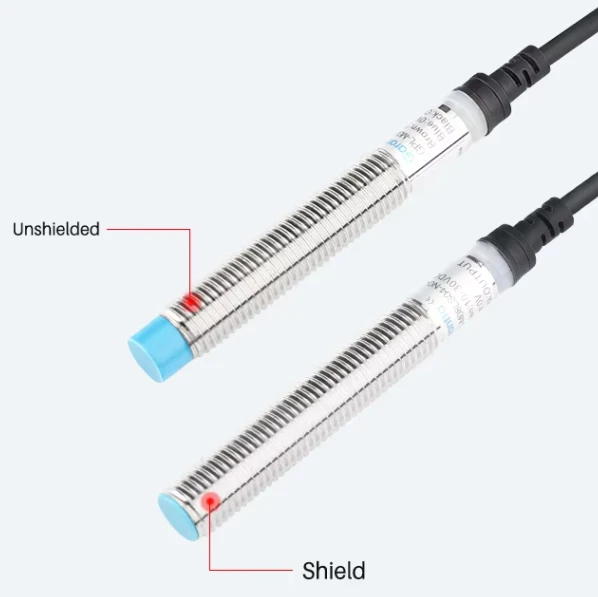

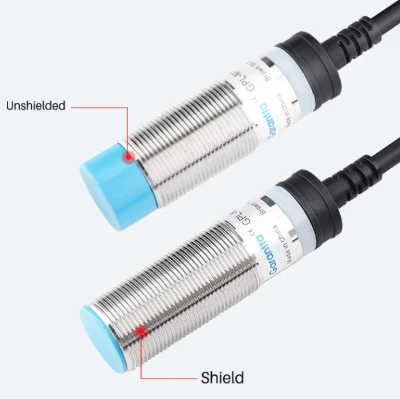

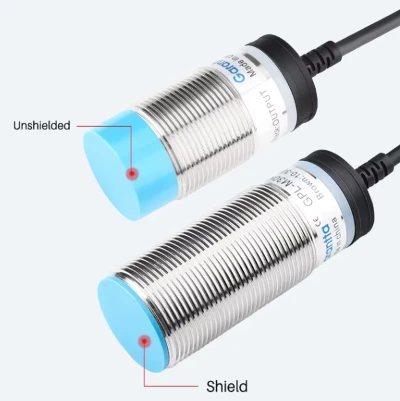

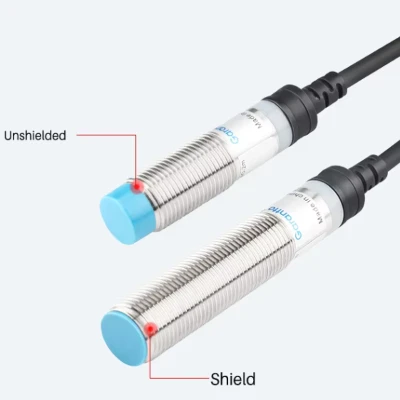

Flush og non{0}}flush 18 mm induktive sensorer er sammensat af tre dele: oscillator, switching kredsløb og forstærkningsoutputkredsløb. Oscillatoren genererer et vekslende magnetfelt. Når et metalmål nærmer sig dette magnetfelt og når føleafstanden, genereres der hvirvelstrømme i metalmålet, hvilket får metaloscillatoren til at dæmpe og endda holde op med at vibrere. Ændringerne i oscillatorens oscillation og oscillation behandles af post-trins-forstærkerkredsløbet og konverteres til omskiftningssignaler, som udløser drevstyringsenheden for at opnå kontaktfri detekteringsformål.

1,18 mm induktiv sensor, i stand til at registrere metalgenstande. Standardføleobjektet er jern og kan mærke kobber/aluminium/rustfrit stål osv., men afstanden vil blive reduceret

2.Beskyttelsesniveau: IP67 vandtæt og støvtæt.

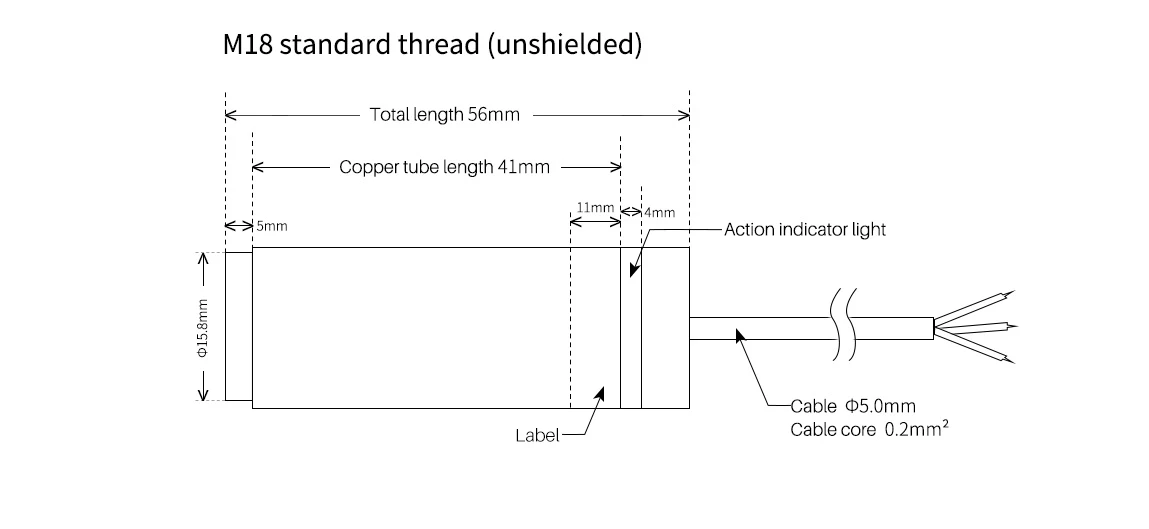

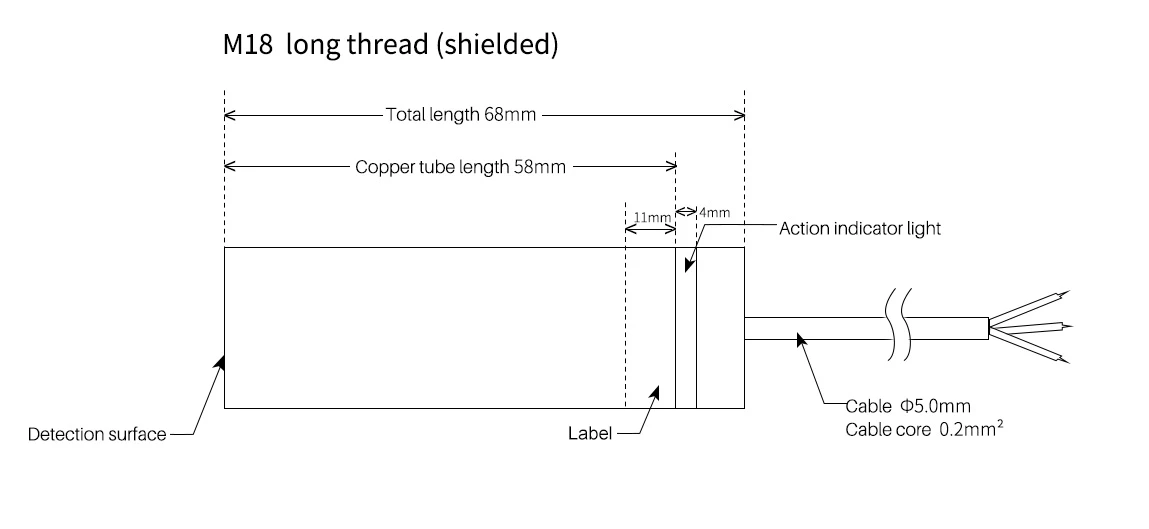

3.Sanseafstand: Standard ikke-begravet 10 mm, begravet 5 mm; Dobbelt afstand ikke-begravet 16 mm, begravet 8 mm

4. Vores virksomheds induktive nærhedssensorer har overstrømsbeskyttelse, overbelastningsbeskyttelse og polaritetsbeskyttelsesfunktioner.









For at undgå interferens mellem induktiv nærhedsafbryder skal induktive sensorer overholde visse installationskrav.

• Skyl installation

Der kræves ikke noget metal-frit område omkring skyllekontakten.

Når den installeres side om side, kræves afstanden mellem kontakterne: da Større end eller lig med d (afbryderdiameter)

Afstanden mellem toppen af ​​sensoren og metallet er større end eller lig med 3Sn (Sn er den nominelle detekteringsafstand)

• Ikke-installation

Ikke-skyllekontakter skal give et frit område større end eller lig med d (afbryderdiameter) ved installation

Når den installeres side om side, kræves afstanden mellem kontakterne: da Større end eller lig med 2d (kontaktdiameter)

Højden af ​​den induktive prox-sensor, der rager ud fra metalmonteringsoverfladen, er større end eller lig med 2Sn (Sn er den nominelle detekteringsafstand)

Afstanden mellem toppen af ​​sensoren og metallet er større end eller lig med 3Sn (Sn er den nominelle detekteringsafstand)
